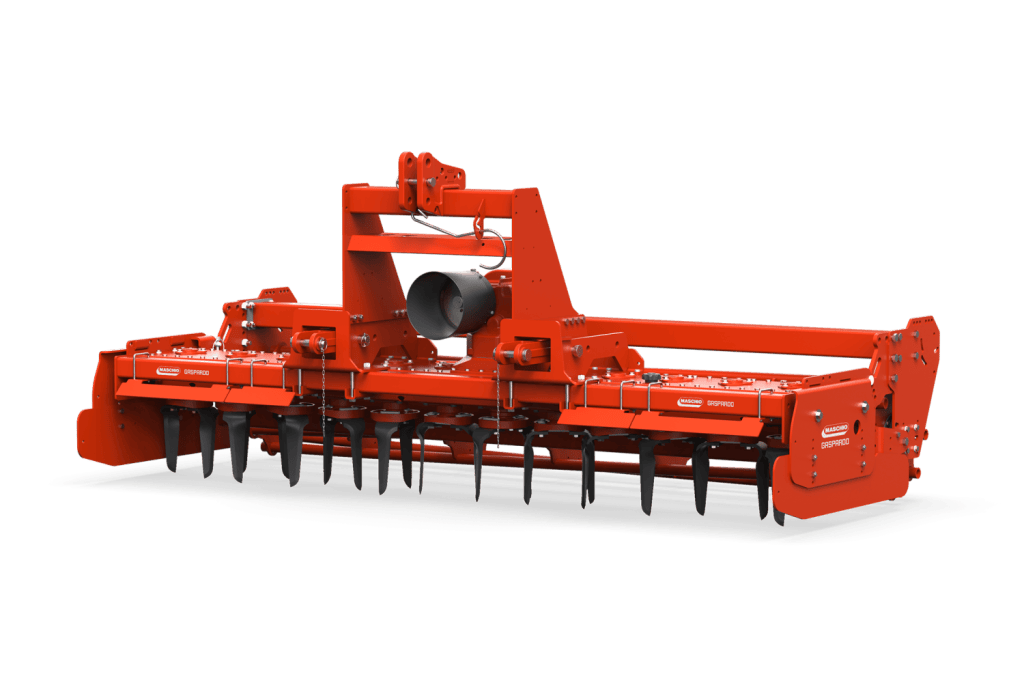

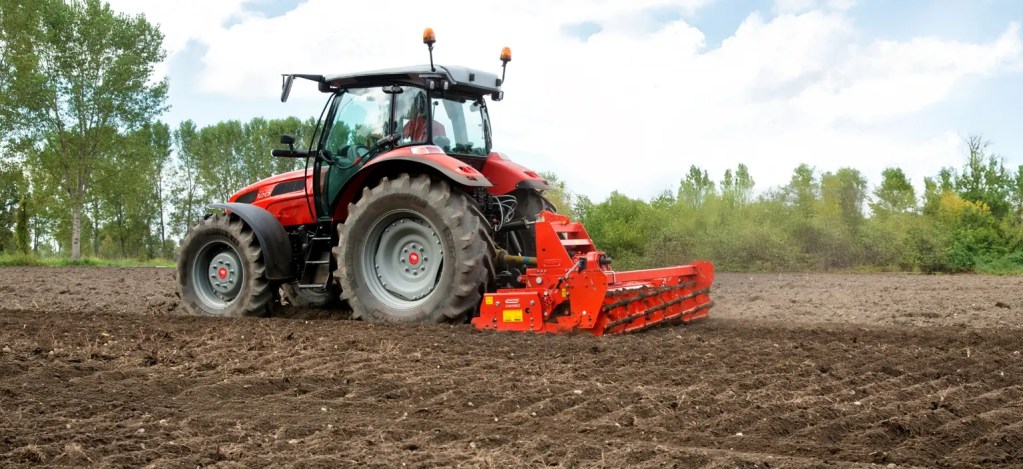

Maschio Drago DC
Rotorharv med fast ramme og flertrinns girkasse
DRAGO DC er en rotorharv i mellomklassen i serien med fast ramme. Robust konstruksjon, lav vekt, et bredt utvalg av tilbehør og muligheten for kombinasjon med GASPARDOs kornsåmaskiner gjør den ideell for mellomstore traktorer med en motoreffekt på opptil 150 hk. Faste arbeidsbredder på opptil 3 meter gjør transporten enkel og trygg.
Arbeidsbredde (min)
2,50 – 3,00 m
Arbeids dybde
24 cm
Kraftbehov
79 – 148 Hk

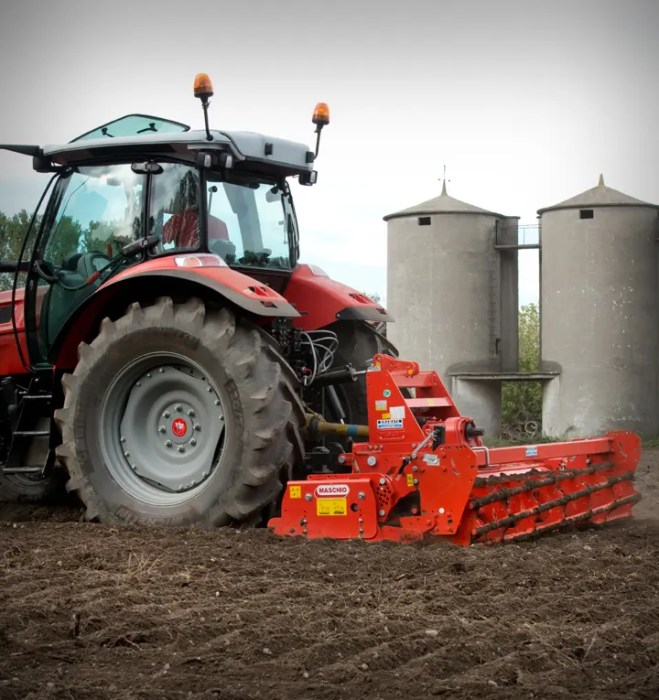

Hvorfor velge
DRAGO DC?
DRAGO DC er rotorharven for små og mellomstore gårdsbruk som trenger en pålitelig og robust maskin med grunnleggende funksjoner, som flertrinns girkasse.
DRAGO DC har den velkjente dobbeltveggede rammen som kjennetegner MASCHIOs rotorharver. En innvendig platetykkelse på 6 mm og en utvendig tykkelse på 5 mm gir økt stivhet og styrke uten å øke vekten vesentlig. Konstruksjonen er laget av høyfast stål og sikrer høy ytelse under alle forhold.
Kraftig kraftoverføringsaksel med slurekobling og en robust girkasse kompletterer maskinen. Ved å bytte tannhjul i girkassen kan rotorhastigheten raskt tilpasses, slik at ønsket jordsmuldring oppnås med lavest mulig effektbehov.
Kraftoverføringen og de arbeidende delene er produsert av materialer av høy kvalitet ved hjelp av automatiserte produksjonsprosesser med høy presisjon. Rotorakslene med tindefester dreies ut av ett smidd emne i høyfast stål. Tindene er smidd i herdet borstål og bearbeidet på høyt automatiserte produksjonslinjer. Profilen er spesielt utformet for å gi best mulig jordsmuldring under alle forhold. Belegg av wolframkarbid er tilgjengelig som tilleggsutstyr for lengre levetid.
DRAGO DC kan kobles sammen med GASPARDO-såmaskiner med presis dosering ved hjelp av et hydraulisk koblingssystem. Den kan også kombineres med kornsåmaskinene COMPAGNA, DAMA PLUS, ALIANTE og ALITALIA. COMBI 1- og COMBI 2-utgavene har sideplater med henholdsvis fjæroppheng og parallellogramoppheng.
Valsen er en viktig del av rotorharven: Den regulerer arbeidsdybden og jevner ut jorda. DRAGO DC kan leveres med opptil fem ulike valsetyper, slik at brukeren kan velge løsningen som passer best til egne behov. Et frontmonteringssett gir enda flere bruksmuligheter ved å gjøre det mulig å montere rotorharven foran og annet utstyr bak på traktoren.
Antall rotorer
Rotorakslene har en innbyrdes avstand på 25 cm, noe som er svært tett sammenlignet med enkelte konkurrenter. Fire rotorer per meter sikrer svært god tilberedning av såbedet, også på tung og leirholdig jord.
Lave vibrasjoner
Rotorenes innbyrdes vinkelforskyvning gjør at tindene går gradvis ned i jorda. Dette reduserer effektbehovet, drivstofforbruket og vibrasjonene som overføres til traktoren. Resultatet er lengre levetid for komponentene og mindre vedlikeholdsbehov.
Fjærende sidevern
Sidevernene er fjærbelastet, noe som gir sideplatene større bevegelsesfrihet og gjør det lettere å slippe ut overskuddsmateriale. Fjæren justeres enkelt ved hjelp av en brytepinne.
Dobbeltvegget konstruksjon
Det dobbeltveggede girkassehuset, med 6 mm innvendig og 5 mm utvendig platetykkelse, øker konstruksjonens styrke og motvirker vridning uten å øke vekten vesentlig.

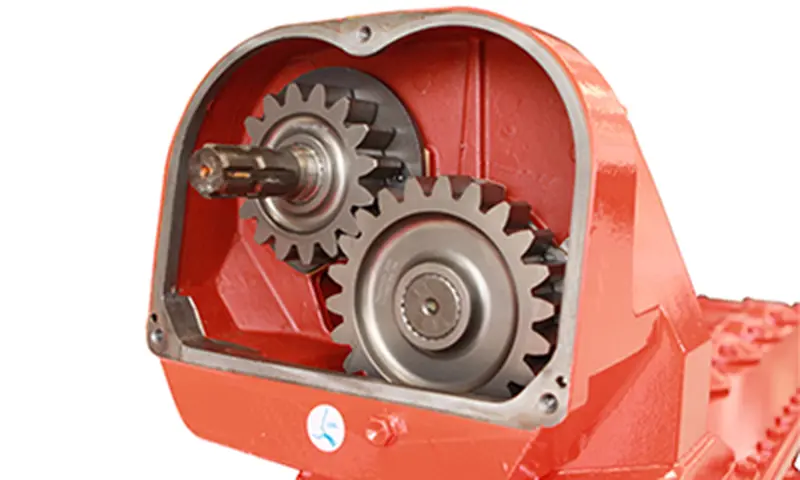

Girkasse
Ved å bytte tannhjul raskt og enkelt kan tindenes rotasjonshastighet tilpasses.
Combi 2
MASCHIO GASPARDOs rotorharver kan kombineres med såmaskin ved hjelp av COMBI 2-systemet, som består av:
- Topunktsfeste til rotorharven med doble hull, av typen SPEED LIFT.
- Koblingsfeste for såmaskin.
- Sidevern med parallellogramløft. Disse hindrer opphopning av planterester og dannelse av jordvoller langs sidene. I øverste posisjon reduserer de også transportbredden.
Tekniske data – DRAGO DC
| Modell | Arbeidsbredde (min.) | Transportbredde | Antall tinder | COMBI | Sidevern | Effektbehov (hk) | Effektbehov (kW) | Vekt |
|---|---|---|---|---|---|---|---|---|
| 2500 | 2,5 m | 2,63 m | 20 | Nei | Fjærende | 79–148 | 59–110 | 768 kg |
| 2500 | 2,5 m | 2,63 m | 20 | Combi 2 | Oppfellbare med parallellogramsystem | 79–148 | 59–110 | 906 kg |
| 3000 | 3 m | 3,12 m | 24 | Nei | Fjærende | 89–148 | 66–110 | 860 kg |
| 3000 | 3 m | 3,12 m | 24 | Combi 2 | Oppfellbare med parallellogramsystem | 89–148 | 66–110 | 1 000 kg |
TRAKTORTILKOBLING
Trepunktfeste, kategori II
Rotorhastighet ved kraftuttaksturtall på 540 o/min:
Z17 kraftuttak – Z23 pinjong = 193 o/min
Z23 kraftuttak – Z17 pinjong = 353 o/min
Rotorhastighet ved kraftuttaksturtall på 1000 o/min:
Z17 kraftuttak – Z23 pinjong = 357 o/min
RAMME
Fjærende sidevern
CE-vern
Maskinen kan kombineres med såmaskin.
KRAFTOVERFØRING
Kraftoverføringsaksel med slurekobling
Bakre kraftuttak
Flertrinns girkasse
Rotorhastighet ved kraftuttaksturtall på 750 o/min:
Z17 kraftuttak – Z23 pinjong = 268 o/min
BAKVALSE
Bakvalse med justering via låsepinner
Planeringsplanke med mekanisk justering
TINDER/KNIVER
Tindetykkelse: 12 mm
